Azure Monitor エージェントでカスタムログを取得する方法

こんにちは、Azure Monitor サポートの三輪です。
今回は Azure Monitor エージェントにて任意のテキストログ (カスタムログ) を取得する方法についてご案内します。

Azure Monitor エージェントでは、Windows/Linux 各 OS 上にあるテキストログを Log Analytics ワークスペースへ収集することが可能です。
一方で、以下公開情報の手順が煩雑でわかりにくい、また REST API を用いており Azure ポータル上で作業が完結しない等の問題があることから、本記事にて改めて手順をご案内致します。

Azure Monitor エージェントを使用してテキストログを収集する
https://learn.microsoft.com/ja-jp/azure/azure-monitor/agents/data-collection-text-log?tabs=portal

Azure Monitor エージェントを用いたカスタムログ収集手順

本手順は以下の順序で作業を進めます。

[モニター] にてデータ収集エンドポイント (DCE) を作成
PowerShell でカスタムログテーブルを作成
DCR を作成して、 VM リソースとの紐づけを行う

データ収集エンドポイント (DCE) を作成する

Azure Monitor のデータ収集エンドポイント
https://learn.microsoft.com/ja-jp/azure/azure-monitor/essentials/data-collection-endpoint-overview?tabs=portal#create-data-collection-endpoint

[モニター] を開き、[データ収集エンドポイント] より [作成] を選択します。

データ収集エンドポイント (DCE) を任意の名前、リソースグループを指定して作成します。

カスタムログテーブルを作成する

カスタムテーブルを作成する
https://learn.microsoft.com/ja-jp/azure/azure-monitor/agents/data-collection-text-log?tabs=portal#create-a-custom-table

前提

今回は、以下の様なテキストファイルを取得することを想定します。

1
2
3

2022-12-31T01:00:00.1234567Z | Computer=TestVM01 | Log=Service stop
2022-12-31T01:01:00.1234567Z | Computer=TestVM01 | Log=Service start
2022-12-31T01:02:00.1234567Z | Computer=TestVM01 | Log=Service stop

手順

以下 PowerShell コマンドでテーブルを作成します。

    $tableParams = @'
{
    "properties": {
        "schema": {
               "name": "{TableName}_CL",
               "columns": [
        {
                                "name": "TimeGenerated",
                                "type": "DateTime"
                        },
                       {
                                "name": "RawData",
                                "type": "String"
                       },
                       {
                                "name": "HostName",
                                "type": "String"
                       },
                      {
                                "name": "Log",
                                "type": "String"
                     }
              ]
        }
    }
}
'@

Invoke-AzRestMethod -Path "/subscriptions/{subscription}/resourcegroups/{resourcegroup}/providers/microsoft.operationalinsights/workspaces/{WorkspaceName}/tables/{TableName}_CL?api-version=2021-12-01-preview" -Method PUT -payload $tableParams

注意事項

※1 TimeGenerated のカラムは必須です。

※2 AMA のカスタムログは既定で RawData カラムに全てのデータが格納されますので、基本的 RawData のカラムも必要となります。

※3 後述する TransformKql のデータの変換機能を利用することで、カスタムログを RawData 以外のカラムに格納することが可能です。

※4 データの変換機能を利用する場合は、必要に応じて他のカラムを作成してください。

DCR を設定する

[モニター] を開き、[データ収集ルール] より新規にデータ収集ルール (DCR) を作成します。

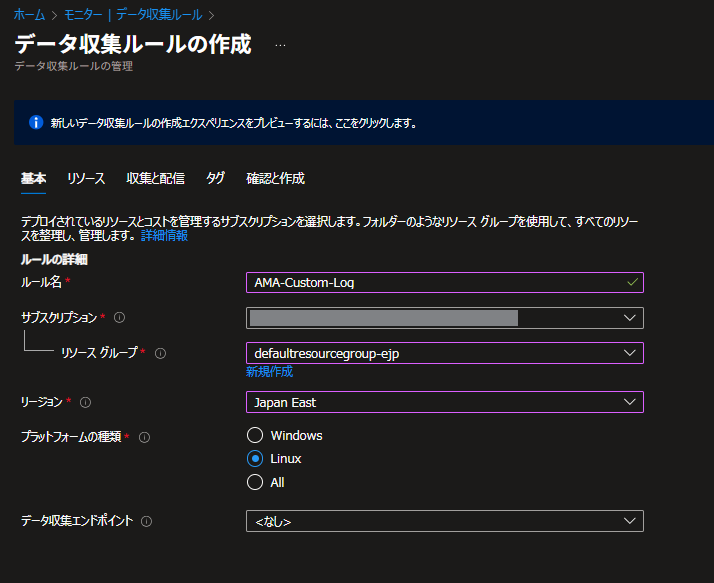

[基本] タブで、エンドポイント ID (DCE) を含めて、全ての項目を設定します。

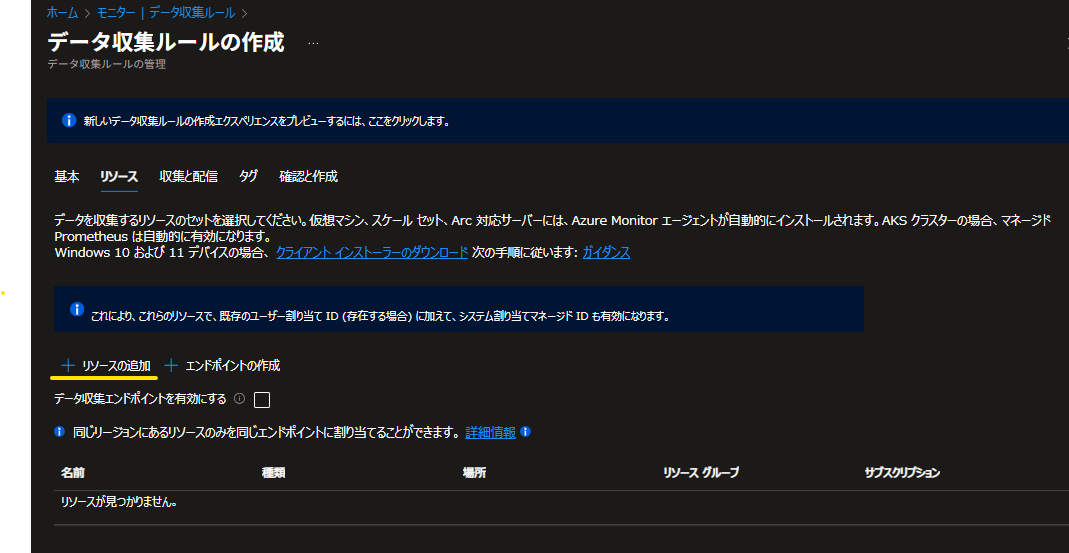

[リソース] タブを開き、[+リソースの追加] より、カスタムログを収集したい VM を選び、[適用] を選択します。

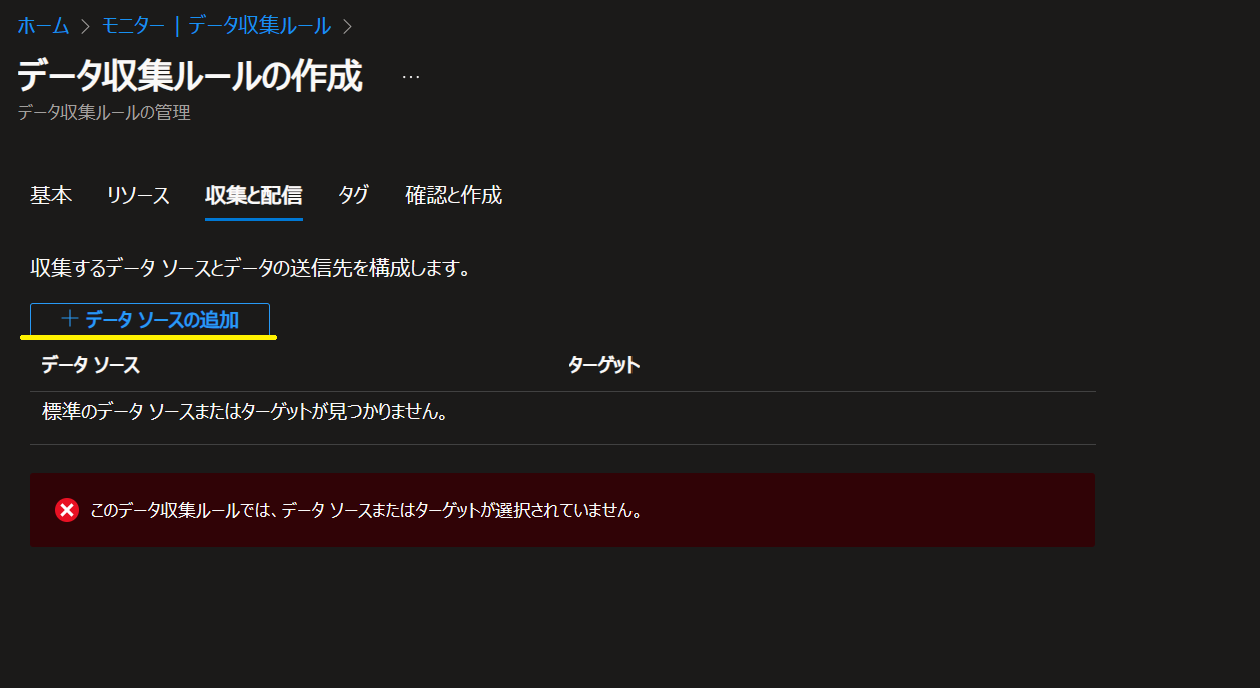

[収集と配信] タブを開き、[+データソースの追加]をクリックします。

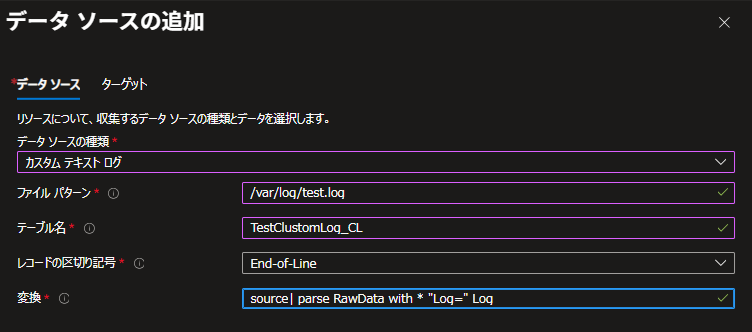

[データソースの種類] にて [カスタムテキストログ] を選択します。
[ファイルパターン] にて収集先のログファイルパスを指定します。
今回は Linux OS 上のテキストログを取得することを想定し、以下のパスを入力します
1
/var/log/test.log
[テーブル名] にはさきほど作成したテーブル名 (_CL 含む) を指定します。
[Transform] には、以下のクエリを設定してデータを整形します。
1
source| extend TimeGenerated = now()| parse RawData with * "Computer="HostName "| " *| parse RawData with * "Log="Log"
※ TransformKql の書き方については、以下公開情報をご参考ください。
https://learn.microsoft.com/ja-jp/azure/azure-monitor/essentials/data-collection-transformations-structure
[ターゲット] にて、テーブルを作成済みの対象の Log Analytics ワークスペースを選択し、[データソースの追加] を選択します。
[確認と作成] タブを開き、[作成] ボタンで DCR を作成します。

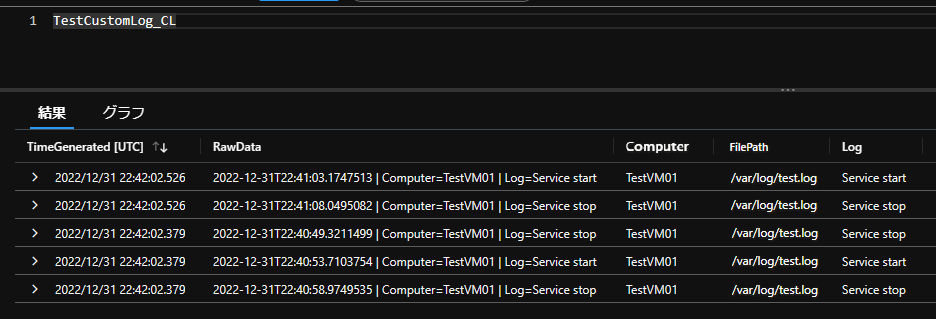

この後、指定したパスへテキストログを出力していくと、ログが取得されます。

なお、今回のサンプルでは、TimeGenerated 列はログがエージェントによって収集されたタイミングとなります。
テキストログ内の RawData 内の日時を、Log Analytics ワークスペース上の TimeGenerated 列としたいたい場合は、Transform のクエリを以下の様に指定し、ログから時刻を取得し、日付形式に変換の上、TimeGenerated 列として定義します。

source
| extend TimeGenerated = todatetime(substring(RawData,0,28))
| parse RawData with * "Computer="HostName "| " *
| parse RawData with * "Log="Log"

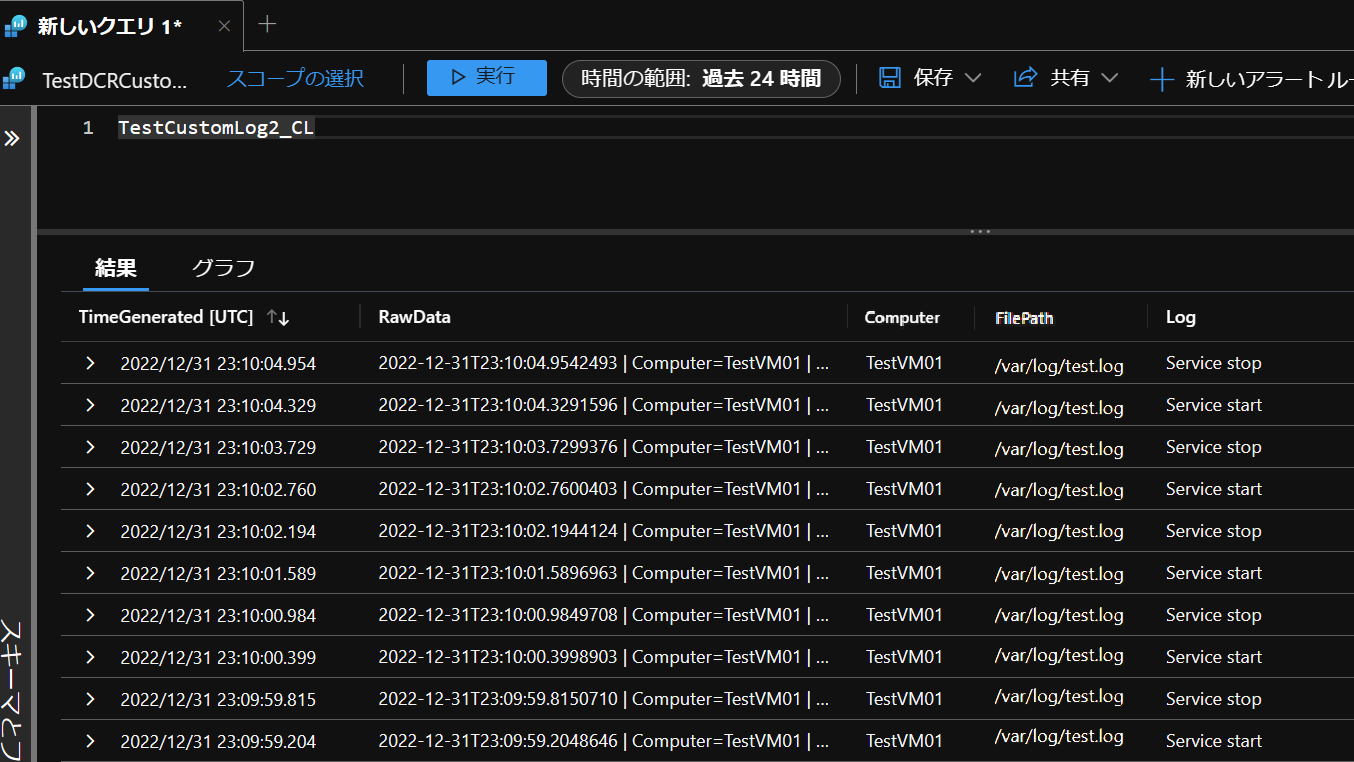

これにより、TimeGenerated 列の値が RawData 内の日時をもとに設定されます。

正常に収集されない場合

カスタムログを設定し、OS 上にログが出力された後、2 時間程度経過しないと Log Analytics ワークスペース上でクエリが出来ない場合があります。
ログを出力したまま、数時間お待ちいただき、クエリをお試し下さい。

また、時間経過してもログが収集されない場合、以下の点をご確認下さい。

VM の Heartbeat ログが到達しているか確認下さい。
Log Analytics ワークスペース上で以下のクエリを実行し、収集対象の VM から Heartbeat ログが取得されているか確認下さい。
Heartbeat ログは通常、1 分間に 1 回 Log Analytics ワークスペースへ送られてきます。

クエリ
1
Heartbeat | top 10 by TimeGenerated
結果例

Heartbeat ログが確認出来ない場合、多くの場合ネットワーク要件が満たされていない可能性が高いです。
以下の公開情報をもとに、VM の NSG やファイアウォールにおいて、通信要件が満たされているかご確認下さい。

Azure Monitor エージェントのネットワーク設定を定義する
https://learn.microsoft.com/ja-JP/azure/azure-monitor/agents/azure-monitor-agent-data-collection-endpoint?tabs=PowerShellWindows

上記ポイントに問題がなく、また時間が経過してもログが Log Analytics ワークスペース上に収集がされない場合、以下の手順をお試し下さい。

A. DCR を再作成する

[モニター] より作成した DCR を選択し、[削除] します。
再度、[モニター] - [データ収集ルール] - [+ 作成] より DCR を新規作成します。
任意のルール名、リソースグループを選択します。また、DCE を作成したリージョンと同じリージョンを選択し、ログを収集する VM の OS を選択します。(Windows または Linux)
エンドポイント ID の箇所で、作成した DCE を選択し、次へ進みます。
[+ リソースの追加] より収集対象の VM を選択します。[データ収集エンドポイントを有効にする] にチェックを入れ、作成した DCE を選択し、次へ進みます。
[+ データソースの追加] より、[カスタムテキストログ] を選択します。
[データソース] にて、[ファイルパターン]、[テーブル名]、[Transform] の各項目にて、【DCR を設定する】にて対して設定した内容を行います。
[ターゲット] にて、テーブルを作成済みの対象の Log Analytics ワークスペースを選択し、[データソースの追加] を選択します。
次へ進み、最後に [作成] を選択します。

B. Azure Monitor エージェントを再インストールする

対象の VM を開き、[拡張機能とアプリケーション] を選択します。
OS が Windows の場合は [AzureMonitorWindowsAgent]、Linux の場合は [AzureMonitorLinuxAgent] を選択し [アンインストール] をクリックします。
Azure Monitor エージェントのアンインストールが完了するまで待ちます。
続いて、作成した DCR を開きます。
[リソース] より、Azure Monitor エージェントをアンインストールした VM を選択し、[削除] を選択します。
[+ 追加] より、Azure Monitor エージェントをアンインストールした VM を選択し、[適用] を選択します。
このとき、[データ収集エンドポイント] にて作成した DCE が設定されていることを確認します。

補足

上記手順利用した JSON ファイルは以下より入手が可能です。貴社環境やログの形状に合わせて変更いただければと存じます。
sampleJson.json

また、Linux OS 上で今回収集するログを、テストとしてテキストログに出力するコマンドは以下です。
本手順をテストされる場合、以下のコマンドにて簡単に検証が可能です。

1
2

echo "`date '+%Y-%m-%dT%H:%M:%S.%7N'` | Computer=`hostname` | Log=Service stop" >> /var/log/test.log
echo "`date '+%Y-%m-%dT%H:%M:%S.%7N'` | Computer=`hostname` | Log=Service start" >> /var/log/test.log

※本情報の内容（添付文書、リンク先などを含む）は、作成日時点でのものであり、予告なく変更される場合があります。
